DC-DC的HDI设计需要注意哪些点？
据HDI小编了解，DC-DC的电路比LDO会复杂很多，噪声也更大，布局和layout要求更高，layout的好坏直接影响DC-DC的性能，所以了解DC-DC的layout至关重要。
1.Badlayout
- EMI，DC-DC的SW管脚上面会有较高的dv/dt，比较高的dv/dt会引起比较大的EMI干扰；
- 地线噪声，地走线不好，会在地线上面会产生比较大的开关噪声，而这些噪声会影响到其它部分的电路；
- 布线上产生电压降，走线太长，会使走线上产生压降，而降低整个DC-DC的效率；
2.一般原则
- 开关大电流回路尽量短；
- 信号地和大电流地（功率地）单独走线，并在芯片GND处单点连接；
①开关回路短

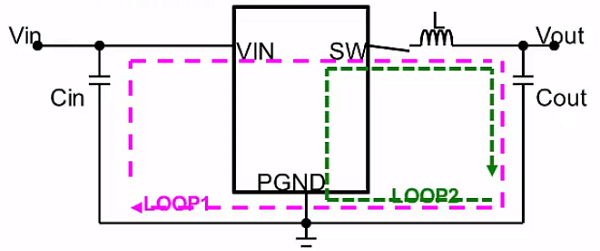

下图中红色LOOP1为DC-DC高边管导通，低边管关闭时的电流流向；绿色LOOP2的为高边管关闭，低边管开启时的电流流向；
为使这两个回路尽量小，引入更少的干扰，需要遵从如下几点原则：
- 电感尽量靠近SW管脚；
- 输入电容尽量靠近VIN管脚；
- 输入输出电容的地尽量靠近PGND脚；
- 使用铺铜的方式走线；
.png)
为什么要这么做？
- 走线过细过长会增大阻抗，大电流在此大阻抗上会产生比较高的纹波电压；
- 走线过细过长会增大寄生电感，此电感上耦合开关噪声，影响DC-DC稳定性，造成EMI问题；
- 寄生电容和阻抗会增大开关损耗和导通损耗，影响DC-DC效率；
②单点接地

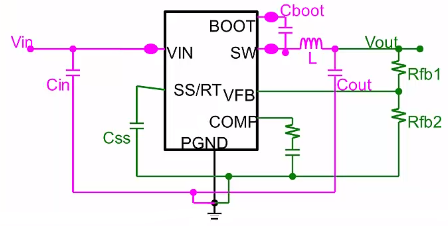

单点接地，指的是信号地和功率地进行单点接地，功率地上会有比较大的开关噪声，所以需要尽量避免对敏感小信号造成干扰，如FB反馈管脚。
- 大电流地：L，Cin，Cout，Cboot连接到大电流地的网络；
- 小电流地：Css，Rfb1，Rfb2单独连接到信号地的网络；
.png)

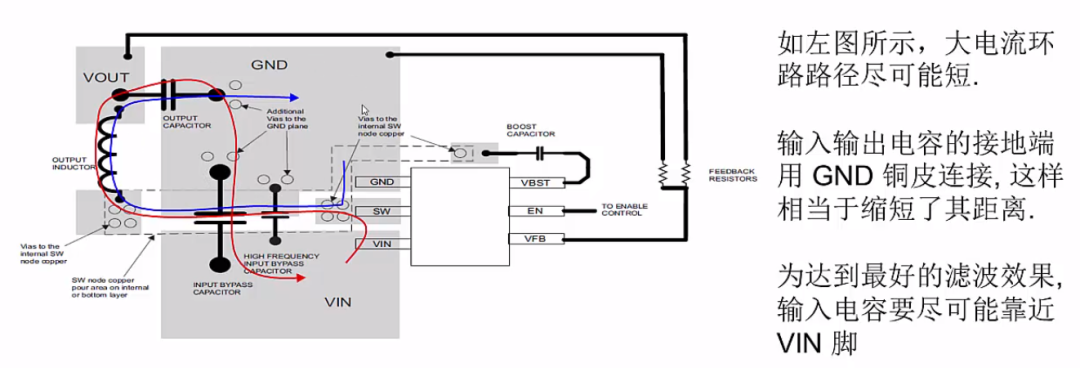

据HDI小编了解，下图是TI的一个开发板的layout，红色为上管开时的电流路径，蓝色为下管开时的电流路径；如下的layout有如下比较好的优点：
①输入输出电容的GND用铜皮进行连接，摆件时，两者的地尽量放一起；
②DC-DCTon和Toff时的电流路径都很短；
③右边小信号是单点接地，距离比较远，免受左边大电流开关噪声的影响；
.png)
3.实例

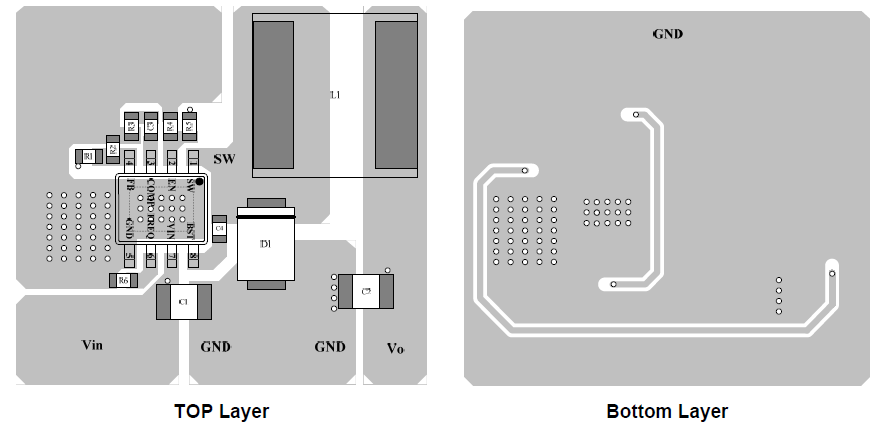

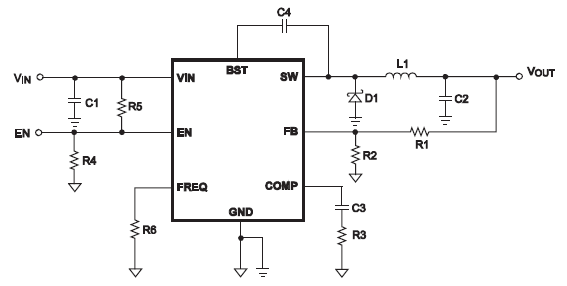

如下给出一个典型DC-DCBUCK电路的layout，SPEC中给出如下几点：
- 输入电容，高边MOS管，和续流二极管形成的开关回路尽可能小和短；
- 输入电容尽可能靠近VinPin脚；
- 确保所有反馈连接短而直接，反馈电阻和补偿元件尽可能靠近芯片；
- SW远离敏感信号，如FB；
- 将VIN、SW，特别是GND分别连接到一个大的铜区，以冷却芯片，提高热性能和长期可靠性；
.png)
4.小结一下
DC-DC电路的layout至关重要，直接影响到DC-DC的工作稳定性和性能，一般DC-DC芯片的SPEC都会给出layout指导，HDI小编认为可参考进行设计。
.png)
ps:部分图片来源于网络，如有侵权，请联系我们删除
