FPC柔性线路板，全称为Flexible Printed Circuit（柔性印刷电路板），是一种采用柔性绝缘基材（如聚酰亚胺或聚酯薄膜）制作的电路板，具备优异的柔韧性和轻薄性，能够自由弯曲、卷绕、折叠，适用于需要在有限空间内实现复杂布线、高密度集成和动态运动的应用场景。

主要分为单面板、镂空板、双面板、多层板、软硬结合板。

PCB：英文全拼Printed Circuit Board，其中文意思是钢性印制线路板，简称硬板；

FPC产品原材料以及产品类型

FPC的发展历程

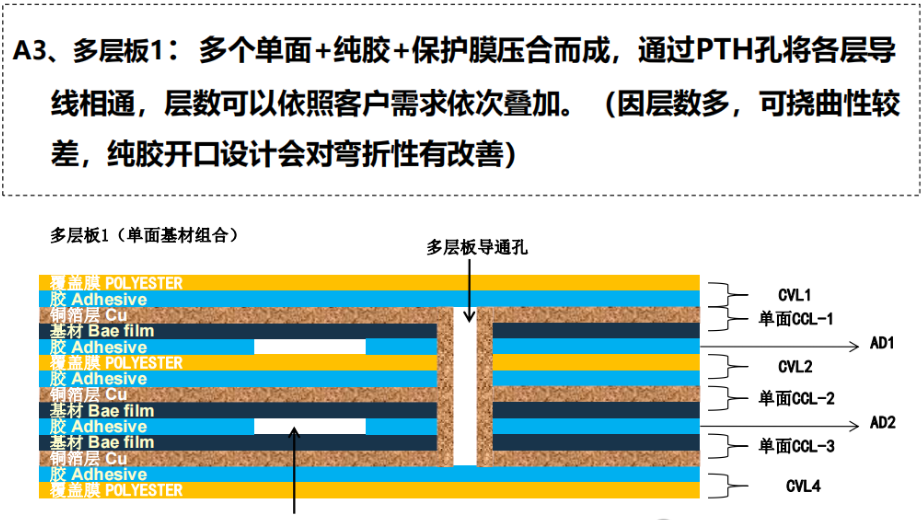

FPC的叠层结构

FPC柔性电路板的特点

⒈ 短：组装工时短

所有线路都配置完成，省去多余排线的连接工作；

⒉ 小：体积比PCB（硬板）小

可以有效降低产品体积，增加携带上的便利性；

⒊ 轻：重量比 PCB （硬板）轻

可以减少最终产品的重量；

4. 薄：厚度比PCB（硬板）薄

可以提高柔软度，加强再有限空间内作三度空间的组装。

柔性印刷电路板是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点：

1.可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；

2. 利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；

3. FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

柔性电路板的缺点

1.一次性初始成本高：由于柔性PCB是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用软性PCB外，通常少量应用时，最好不采用；

2. 软性PCB的更改和修补比较困难：柔性PCB一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作；

3. 尺寸受限制：软性PCB在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽；

4. 操作不当易损坏：装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作。

软板以其独有的优点，在电子领域中占据着重要的地位。它具有可弯曲、可折叠的特性，能够适应各种复杂的形状和空间限制，为电子产品的设计带来了极大的灵活性。无论是小巧的可穿戴设备，还是内部结构紧凑的智能手机，柔性电路板都能完美贴合，不占用过多空间，同时确保电路的稳定连接。

它为电子行业的发展注入了新的活力，未来必将在更多领域得到广泛应用。我们有理由相信，柔性电路板将继续发挥其重要作用，推动电子技术不断向前迈进。
