手机无线充软板--电路布局设计和材料选择
进入21世纪，消费类电子产品市场迅速发展，柔性电路板也被更广泛应用在汽车、工控、医疗等多个领域。
以智能手机设备为例，几乎所有的手机模块都由FPC构成，包括显示驱动器、触摸屏、摄像头、指纹识别、天线、无线充电等等。

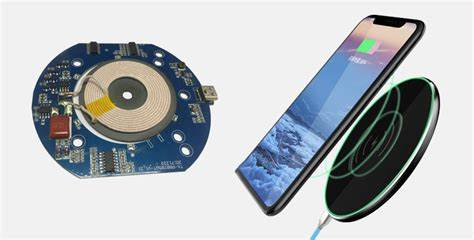

今天我们就来侧重讲解手机无线充软板，了解其的相关设计。
手机无线充软板的设计需要考虑多个方面，以下是详细的介绍：
电路布局设计：
- 线圈设计：无线充电的原理是通过电磁感应实现能量传输，因此线圈是软板设计的核心部分。线圈的形状、尺寸、匝数等参数需要根据充电功率、效率以及手机的尺寸和充电需求来确定。例如，为了提高充电效率，线圈的匝数可能需要增加，但匝数过多又会增加软板的体积和成本，所以需要找到一个平衡点。一般来说，圆形或方形的线圈形状较为常见，圆形线圈的磁场分布相对更均匀，而方形线圈在空间利用上可能更有优势。
- 电路走线：软板上的电路走线要尽可能短且宽，以减少电阻和信号损耗。同时，走线的布局要避免与其他电子元件或金属部件产生干扰。例如，在软板的不同层之间进行走线时，要注意层间的隔离和屏蔽，防止信号串扰。此外，对于高频信号的传输线路，还需要进行特殊的阻抗匹配设计，以确保信号的完整性。
- 元件布局：除了线圈，软板上还会集成一些其他的电子元件，如电容、电阻、二极管等。这些元件的布局要合理，既要考虑到电路的性能要求，又要便于生产和组装。例如，发热较大的元件要尽量远离对温度敏感的元件，以避免影响其性能和寿命。
手机无线充FPC材料选择：
- 基材：软板的基材通常采用聚酰亚胺（PI）等柔性材料，因为这种材料具有良好的柔韧性、耐高温性和绝缘性，能够满足手机无线充软板的使用要求。在选择基材时，要关注其厚度、介电常数、损耗因子等参数。较薄的基材可以使软板更加柔软，便于安装和使用，但可能会影响其机械强度；介电常数和损耗因子则会影响软板的电容和电感性能，进而影响无线充电的效率。
- 导电材料：软板上的导电线路通常采用铜箔等导电材料。铜箔的厚度和纯度会影响其导电性能，一般来说，厚度越厚、纯度越高的铜箔导电性能越好，但成本也会相应增加。此外，为了提高导电线路的耐腐蚀性和耐磨性，还可以在铜箔表面进行镀镍、镀金等处理。
- 粘结材料：在软板的多层结构中，需要使用粘结材料将不同的层粘结在一起。粘结材料的选择要考虑其粘结强度、耐高温性、耐化学腐蚀性等因素。例如，对于需要在高温环境下工作的软板，要选择耐高温的粘结材料，以确保软板的可靠性。
FPC厂讲5G时代，万物互联，元宇宙概念的提出，更是扩宽了人们对于未来的想象。假使元宇宙终有一天会到来，VR（虚拟现实）、AR（增强现实）、混合现实（MR）又或者XR（扩展现实），哪类硬件产品会像手机一样成为主流的设备，目前还是个未知数，但可以肯定的是，技术的升级必将带动硬件设备的更新迭代，而FPC就像一把钥匙，帮助我们实实在在地触达未来。
ps:部分图片来源于网络，如有侵权，请联系我们删除
