随着科技的快速发展，电子设备正变得越来越智能化和高效化。在这一过程中，高密度互连技术（HDI）作为电子制造领域的重要技术，正发挥着越来越重要的作用。

HDI技术的发展历程HDI技术是一种高度集成化的电路设计技术，它通过在有限的空间内实现更多的连接和功能，提高了电子设备的性能和效率。

这种技术最初是为了满足军事和航空航天领域对小型化、轻量化电子设备的需求而发展起来的。20世纪90年代初，随着个人电脑和消费电子产品的快速发展，HDI技术逐渐得到了广泛应用。在过去的几十年里，PCB技术经历了多个发展阶段。从最早的单、双面板设计到多层板设计，再到现在的高密度互连技术，PCB技术的进步为电子设备的发展提供了强有力的支持。

HDI技术的现状

目前，HDI技术已经成为了电子制造业的重要支柱之一。它广泛应用于各种电子设备中，如智能手机、平板电脑、笔记本电脑、汽车电子、医疗设备等。这些设备中的处理器、内存、传感器等都需要高度集成化的电路设计来提高性能和效率。

同时，HDI技术也面临着一些挑战。随着电子设备的功能越来越强大，性能越来越优越，对HDI技术的要求也越来越高。例如，需要更高的连接密度、更稳定的信号传输质量、更低的功耗等。为了解决这些问题，HDI技术正在不断进行创新和改进。

HDI技术的未来趋势展望未来，随着技术的不断进步和创新，HDI技术将继续发挥重要作用。

HDI厂预测HDI技术的未来发展趋势：

1、更高的连接密度(Higher Density)：随着电子设备的不断发展，需要更高的连接密度来满足设备的性能需求。HDI技术将通过优化设计、采用新材料和新工艺等方式来提高连接密度。

2、更稳定的信号传输质量(Reliability)：为了确保电子设备的稳定性和可靠性，需要更稳定的信号传输质量。HDI技术将通过优化信号传输路径、采用更好的材料等方式来提高信号传输质量。

3、更低的功耗(Lower power)：随着移动设备的普及，对设备的功耗要求越来越高。HDI技术将通过优化电路设计、采用低功耗器件等方式来降低功耗。

4、更多的应用领域(Mutiple Application)：随着5G、物联网、人工智能等新兴技术的发展，对电子设备的需求将更加复杂和多样化。HDI技术将为这些领域提供更高效、更可靠的解决方案。

5、更环保的生产方式(EHS Requirements)：随着环保意识的不断提高，对电子制造领域的环保要求也越来越高。HDI技术将通过采用环保材料、优化生产流程等方式来实现更环保的生产方式。

盲/埋孔HDI（High Density Interconnect，高密度互连）板是一种高级的印刷电路板技术，它通过使用微小的盲孔和埋孔来提高电路板上的布线密度。这种技术特别适用于需要高度集成且空间有限的应用场景，比如智能手机、平板电脑等便携式电子设备中。

【盲孔】指的是只连接外层与紧邻的一层或多层内层之间的通孔，并不贯穿整个电路板。

【埋孔】则完全位于电路板内部，用于连接两个或多个内层之间，从外部看是不可见的。

采用盲/埋孔设计可以实现更细密的线路布局，减少信号传输路径长度，从而有助于提升信号完整性和降低电磁干扰。盲/埋孔HDI板可以使用机械钻孔或激光钻孔，具体取决于设计需求和制造能力。

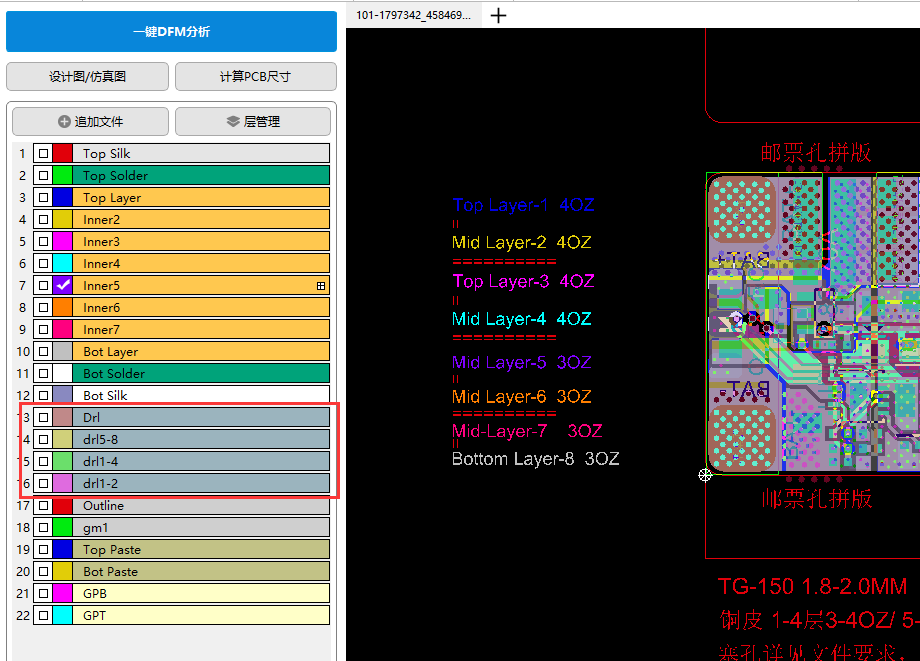

盲/埋孔HDI板有很多种结构，行业内是用阶数来区分的。简单理解“阶”就是台阶，上一步台阶为一阶，上两步台阶为二阶。那么盲/埋孔HDI板理解就是激光钻孔的HDI板一次激光为一阶，两次激光为二阶，机械盲/埋孔钻孔导通一张芯板为一阶，导通两张芯板为二阶。

HDI通过采用更精细的线路和微孔设计，实现了更高的电路密度和更优异的电气性能。HDI 技术广泛应用于电子设备制造领域，尤其是在智能手机、平板电脑、笔记本电脑等高端电子产品中发挥着重要作用。它能够满足电子产品日益小型化、多功能化和高性能化的需求，为电子产业的发展提供了强有力的支持。
